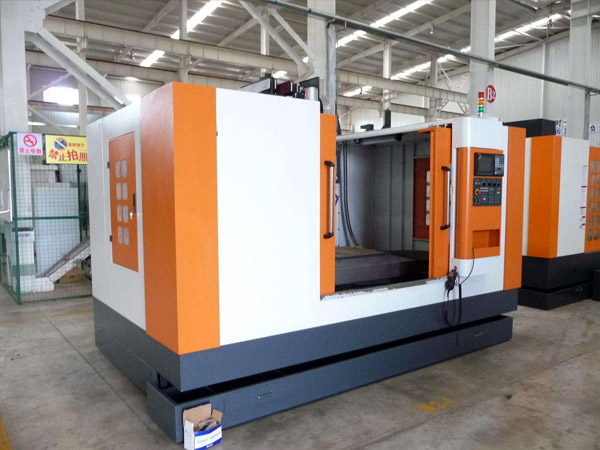

立式加工中心

立式加工中心是通過豎直布局主軸的結構實現銑削加工的機床。由于主軸豎直布置，刀具沿著主軸方向上下運動，在水平方向沿著工件頂端運動。

?產品咨詢????????+86-18206283537

詳情介紹

立式加工中心是通過豎直布局主軸的結構實現銑削加工的機床。由于主軸豎直布置，刀具沿著主軸方向上下運動，在水平方向沿著工件頂端運動。

機器特點

1、立式加工中心工作臺結構為高剛性輕量化設計并經由歐洲結構分析團隊作完整驗證，立式加工中心進給速度上限高可達60m/min，符合高速加工及高質量的模具曲面之需求。

2、立式加工中心工作臺立柱、滑座、橫梁、鞍座、頭部等關鍵零組件材料均采用構造用鋼，為了防范各零組件于結構焊接后產生變形，皆已施作弛力退火處理，藉以消除內應力，避免結構件后變形和翹曲。立式加工中心零組件結構經過計算機有限元素分析驗證及結構設計優化，達到高剛性輕量化之結構設計。

3、立式加工中心工作臺采用米漢納鑄件，組織穩定，可永遠保持質量。鑄件經過計算分析，合理的結構強度及加強肋搭配，具有極高承載能力。立式加工中心工作臺直接固定在地基上，加工效能不會因工件重量造成影響。立式加工中心鑄件結構采用一體成型技術，工作臺具有高剛性、高強度，并能確保機器長期的穩定性和高精度。

4、立式加工中心鞍座采重負荷全支撐設計、結構堅實，可確保加工時之重切削負荷能力。

5、立式加工中心頭部內側以加強肋強化頭部結構，頭部與鞍座接觸長度比率優化設計，可提供主軸穩固支撐。

調試步驟

1、按說明書的要求給立式加工中心的各個潤滑點加油,給液壓油箱灌入合乎要求的液壓油，接通氣源。

2、給立式加工中心通電,各部件分別供電或各部件一次通電試驗后,再全面供電.觀察各部件有無報警、手動各部件觀察是否正常,各安全裝置是否起作用.使機床的各個環節都能操作和運動起來。

3、灌漿。立式加工中心初步運轉后，粗調機床的幾何精度，調整經過拆裝的主要運動部件和主機的相對位置。將機械手、刀庫、交換工作臺、位置找正等。這些工作做好后，即可用快干水泥灌死主機和各附件的地腳螺栓，將各地腳螺栓預留孔灌平。

4、調試。準備好各種檢測工具，如精密水平儀、標準方尺、平行方管等。

5、精調機床的水平，使立式加工中心的幾何精度達到允許誤差的范圍內，采用多點墊支撐，在自由狀態下將床身調成水平，保證床身調整后的穩定性。

6、用手動操縱方式調整機械手相對于主軸的位置，使用調整心棒。安裝較大重量刀柄時，要進行多次刀庫到主軸位置的自動交換，做到準確無誤，不撞擊。

7、將立式加工中心的工作臺運動到交換位置，調整托盤站與交換工作臺的相對位置，達到工作臺自動交換動作平穩，并安裝工作臺較大負載，進行多次交換。

8、檢查數控系統和可編程控制器PLC裝置的設定參數是否符合隨機資料中的規定數據，然后試驗各主要操作功能、安全措施、常用指令的執行情況等。

維護方法

一、立式加工中心防高溫

除了慣例降溫方法外，關于一些特別的機床，還需配備一些專門的降溫設備。這時候可實施部分降溫方案。如在加工中心鄰近加裝空調、電扇，配備冷風機和冷水機等。別的一些裝有制冷機的機床需求重新設置制冷機溫度，以到達加工規范。

在這里要著重，機床環境降溫文機床內部降溫要并重。在實踐操作中有一些機床運用廠家往往以為給機床進行獨自降溫就能夠，這種主意是錯誤的。事實上，環境溫度和機床溫度不統一會帶來嚴重危害。機床內部溫度低而環境溫度高，如慢走絲這類在作業液中進行加工的機床就極易發生許多水凝氣，導致零部件生銹。別的，冷凝水混入作業液中，也會影響加工成果。

二、立式加工中心防潮

立式加工中心防潮分兩步，一步是機床外部防潮，一步是機床內部防潮。

1.機床外部防潮首要便是打造一個濕度合理的大環境。一般，常用的降溫方案都能到達必定的除濕效果。但如果濕度還是較高，那就需求別的配備專業除濕設備，如除濕機。車間作業人員平常需求留意緊鎖倉庫和車間的門、窗，特別是封閉朝南和東南(上風口)的，阻止濕氣進入室內。

2.機床的內部防潮要點在于查看和維護。包含液、油類(機油、切削液、冷卻液等)的查看替換;電網、銜接線、電路元件的查看，各類體系、排氣扇的塵埃堆集狀況查看等。在維護方面，機床能夠經過運轉來到達防潮的意圖。如在數控車床閑置不用時，經常給數控體系通電，在機床鎖住的狀況下，將其空運轉。在空氣濕度較大的梅雨季節天天通電，運用電器元件自身發熱驅走數控柜內的潮氣，以保證電子部件的功用安穩牢靠?？傊?，多留意查看機床易受濕潤空氣影響的部位，提前做好替換和整理作業。
